Навесная вентилируемая система (монтаж вентилируемого фасада) устраняет мостики холода, стабилизирует температурный режим стен, отводит конденсат и придаёт облику здания выразительность. При грамотном проектировании снижается нагрузка на несущие конструкции, продлевается срок службы ограждающих элементов.
Расчёт ветровой и снеговой нагрузки выполняется в соответствии с региональными нормативами. Толщина теплоизоляции определяется исходя из требуемого сопротивления теплопередаче. Тип облицовочных плит подбирается по характеристике водопоглощения, морозостойкости и декоративному эффекту. Основная задача проектной стадии — синхронизировать эти параметры с несущей способностью стенового материала.
Подготовка чертежей подсистемы охватывает узлы крепления, температурные компенсационные швы, схемы размещения кронштейнов, направляющих и соединительных элементов. При определении шага кронштейнов учитывается масса облицовки, жёсткость профиля, ветровая карта района.
Подготовка основания
Основание очищается от загрязнений, слабо держащиеся участки снимаются. Глубокие трещины расшиваются, заполняются ремонтным составом. После высыхания выполняется разметка точек крепления кронштейнов: горизонтальные линии отбиваются лазерным уровнем, вертикальные — отвесом. На бетоне бурится отверстие, анкер фиксируется согласно паспортной глубине заделки. В кладке из газобетона вводится химический анкер или распорный элемент с полимерной гильзой.
Антикоррозионная прокладка между кронштейном и стеной устраняет гальваническую пару и выравнивает микронеровности. Толщина компенсирующих шайб позволяет вывести направляющие в единую партиюплоскость с погрешностью не выше 2 мм на два этажа.
Крепление подсистемы
Алюминиевые или оцинкованные стальные профили соединяются с кронштейнами заклёпками либо нержавеющими болтами. Профиль выравнивается по лазерному нивелиру: отклонение не превышает 1 мм на погонный метр. В местах сопряжения каркаса с проёмами устанавливаются доборные элементы, исключающие прямой контакт облицовки и рамы окна.
После выверки подсистема проходит статическое испытание. Нагружение симулируется мешками с песком, закреплёнными к направляющим. Деформация фиксируется индикаторами. Отклонение выше расчётного показателя указывает на ошибку в раскладке кронштейнов или недотянутый крепёж.
Укладка теплоизоляции выполняется снизу вверх рядами со смещением швов. Плиты минераловатного базальтового типа характеризуются низким водопоглощением и классом негорючести НГ. Крепление тарельчатыми дюбелями ведётся через слой паропроницаемой ветрозащитной мембраны. Количество дюбелей подбирается по зоне ветрового подпора: углы здания армируются дополнительными фиксирующими точками.
В местах установки кронштейна нож строительного типа прорезает мембрану крест-накрест, а минеральная вата обжимается вокруг стойки без зазора. Образующиеся швы перекрываются полосой мембраны на бутилкаучуковой ленте.
Облицовка и финиш

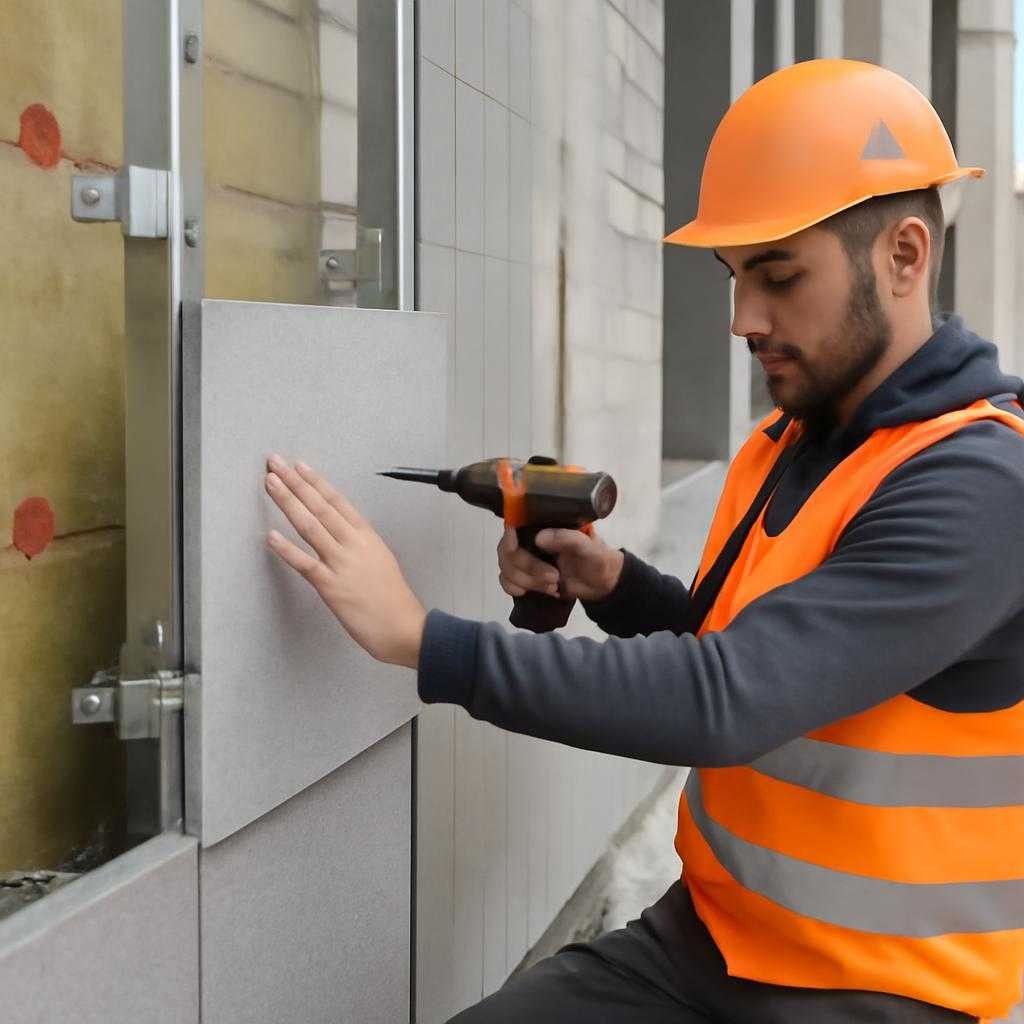

Под керамогранит высверливаются отверстия под замковые анкеры с термопрокладкой. Монтаж начинается с нижнего ряда. Расстояние от нижней кромки до отлива задаёт вентиляционный зазор не менее 40 мм. Верхний пояс прикрывается Г-образным профилем, предотвращающим задувание снега.
Фиброцемент крепится самсверлящим винтом с пресс-шайбой через эластичную прокладку, исключающую точечные напряжения. Шляпка окрашивается порошковым аналогом пигмента плит. Раскладка фаски регулирует направление стока влаги и формирует ровный шов.
Для композитных кассет используется кламмерная система. Кассета навешивается, после чего подпружиненный зуб кляммера захватывает фальц. Геометрия шва выдерживается пластиковым калибратором, который извлекается после фиксации соседней кассеты.
Контроль качества
Тепловизионная съёмка проводится при температурной разнице улица-помещение не ниже 20 °C. Выявленные точки повышенного теплопотока отмечаются поэтажным планом. Исправление локального мостика холода выполняется путём усиления изоляции или замены неплотно фиксированной плиты.
Шумомер фиксирует уровень колебаний направляющих под порывом ветра. При завышенных значениях меняется шаг кронштейнов или добавляются демпфирующие прокладки. Протокол испытаний прикрепляется к исполнительной документации.
Типовые ошибки
1. Игнорирование температурного расширения профиля приводит к короблению облицовки. Решение — компенсаторные швы через каждые шесть метров.
2. Отсутствие мембраны снижает паропроницаемость, что провоцирует конденсат на внутренней стороне плиты.
3. Неплотная посадка анкера в пустотелом кирпиче вызывает выкрашивание кладки при циклической нагрузке. Применение химического состава устраняет риск.
Своевременная ревизия крепежа и очистка дренажного зазора продлевают срок службы отделки до тридцати лет без капитального вмешательства.
Вентилируемый фасад формирует зазор между облицовкой и теплоизолятором, благодаря чему наружные стены остаются сухими, а помещение получает дополнительную защиту от холода и перегрева.
Прежде чем приступить к работам, обследуют несущую поверхность, сверяют геометрию, проверяют несущую способность крепежных зон, уточняют состояние теплоизоляции, коммуникаций и стыков со смежными конструкциями.
Подготовка основания
Разметка выполняется лазерными приборами. На стену наносят оси вертикальных и горизонтальных профилей, точки установки кронштейнов. После бурения отверстий монтируют анкеры с термовставками, исключающими мостики холода. Зазоры вокруг крепежа герметизируются эластомерными мастиками.
Установка подсистемы
Кронштейны соединяют с вертикальными стойками из алюминия либо оцинкованной стали. При выверке плоскости используют нивелирные рейки, прокладки из композита. Ленты из паропроницаемой гидроизоляции закрывают утеплитель, минеральные плиты ставят вплотную без щелей. Вертикальные стойки фиксируют заклёпками, горизонтальные лаги крепят саморезами с буром, выдерживая шаг согласно паспортам производителей.
Для зданий выше тридцати метров применяют нержавеющую систему крепления и увеличенный запас несущей способности. Компенсационные разрывы устраивают через шесть-восемь метров, оставляя по восемь миллиметров между торцами профилей. Такая мера предотвращает деформации при температурных колебаниях.
Отделочная облицовка
Кассеты из алюминиевого композита, панели HPL, фиброцемент либо керамогранит подбирают по весу и классу пожарной опасности. Зазор между облицовкой и теплоизоляциейизолятором сохраняют не меньше сорока миллиметров для стабильной тяги воздуха. Панели развешивают снизу вверх, применяя скрытые либо открытые кляммеры, клепку либо винты с прессшайбой.
Углы, примыкания к оконным и дверным блокам, расширители стыка, карнизы и примыкания к кровле закрывают заводскими доборными элементами. Каждый спил окрашивают полиуретановым составом, прокладки из EPDM исключают скрип и дребезг.
Каждый пятый элемент проверяют по моменту затяжки, линейные отклонения плоскости фиксируют лазерным уровнем. Допустимое отклонение не превышает двух миллиметров на погонный метр и семи миллиметров по высоте этажа.
Работа проходит на металлических лесах с настилом класса четыре, ограждения оборудуют бортовыми досками, сеткой от падения предметов. Электроинструмент заземляют, монтажники используют страховочные системы третьей категории.
Сервисное обслуживание ограничивается очисткой облицовки мягкими щётками и визуальной инспекцией крепежа через два года после ввода здания в эксплуатацию, затем раз в пять лет. Срок службы конструкции достигает пяти десятилетий при соблюдении указанных регламентов.
